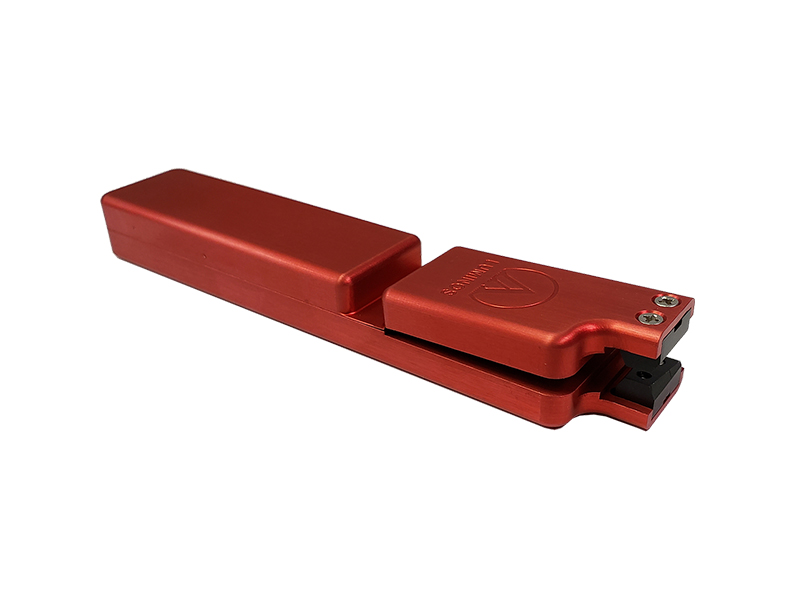

加拿大Luminos公司 SCS1 软接触光纤剥线钳_光纤光缆专用工具_Luminos调节架及配件_设备_产品中心

特点：
• 250µm涂覆层剥到125µm
• 其他规格涂覆层包括：80/175, 140/250, 230/400
• 剥除次数多
• 无光纤损伤剥离
• 刀片无阻塞
• 可更换刀片
• 窗口开剥及正常开剥的理想工具

超强的兼容性：
这把精密加工铝手柄的光纤开剥工具满足对开剥拉力有特殊要求的客户，并且从包层剥除涂覆层不受长度限制，同时，剥除次数多，刀片可以更换。

光纤类型：
待剥除的光纤必须有涂覆层 (到目前为止，大多数光纤都是这一结构的).
软刀片在剥除工作时在光纤外部形成一个孔。新的刀片没有沟槽，在剥除时才产生沟槽。同一组刀片不单单能够从125µm包层上剥除250µm涂覆层，任何具备涂覆层的光纤都可以剥除，光纤尺寸包括80/175µm, 140/250µm, 125/250µm, 230/400µm。不过，一种规格的光纤推荐使用同一对刀片。

可更换刀片：
SCS1的软刀片是可以更换的。每一对刀片都是精密加工的以便无损开剥光纤。
在标准的清洁环境条件下，每对刀片可以剥除约1km+长度的光纤。刀片安装便捷，成本低，免维护。标准包装为每盒十对装。

订货须知：

谱兆编码

产品型号

描述

产品图片

90020000

SCS1

软接触光纤剥线钳

订货须知图片1

90000301

SCRB-2

刀片

订货须知图片2

名称

功能


适配器

适配板，适配块，适配柱用于把不同尺寸的器件及Luminos调节架整合为一套完整的系统

未标题-1

基板

基板为Lumnios调节架及其配件组装提供了一种方便的方法

未标题-2

光纤接触传感器

Luminos的接触传感器通过测量接触应力的水平，直观的给出光纤准直调节时光纤的接触情况，能够更快的给出零间隙的位置

未标题-3

光纤夹持夹具

水平光纤夹持夹具和垂直光纤夹持夹具专为安装在Luminos的I3000, I3005, I5000, I5005, I6000, I6005 and RYP3000调节架上

水平光纤夹持夹具的V型槽光纤夹具的加长设计可以让光纤到达重合旋转中心点

垂直光纤夹持夹具的垂直光纤夹持夹具所夹持的光纤的尖端置于旋转中心的点

未标题-4

光纤阵列夹持夹具

通用光纤阵列夹持夹具可以夹持2-48芯的阵列，窄头光纤阵列夹持夹具则适于PIC芯片四个方向同时调节的场景，单只可以夹持1-16芯的阵列

未标题-5

LINOS轨道

LINOS轨道让Luminos调节架可以快速大行程调节，在接近调节点时再采用调节架进行精密调节

未标题-6

真空夹持夹具

真空夹持夹具可以快速可靠的真空夹持脆弱的平面芯片，诸如小型芯片，复杂的波导，光学晶体等等

未标题-7

调节架侧向阻尼板

为了最快速的准直调节，客户会使用步进电机进行高速调节，此时增加Luminos的无摩擦侧向阻尼板增加强度。
