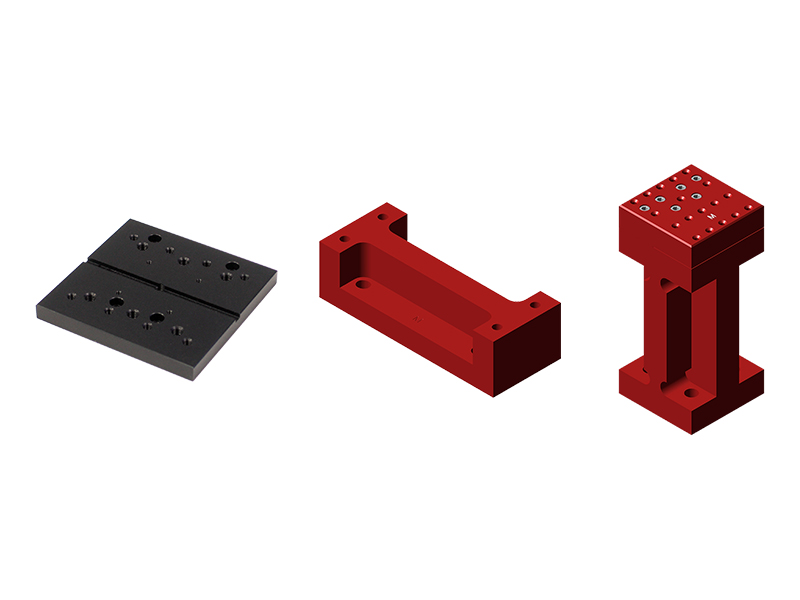

概述：
Luminos公司的适配板，适配块及适配柱可以把其他品牌的配件整合为一体，同时，还可以把不同尺寸的Luminos调节架整合为一体。您也可以浏览应用页面查看一些Luminos适配器的应用。

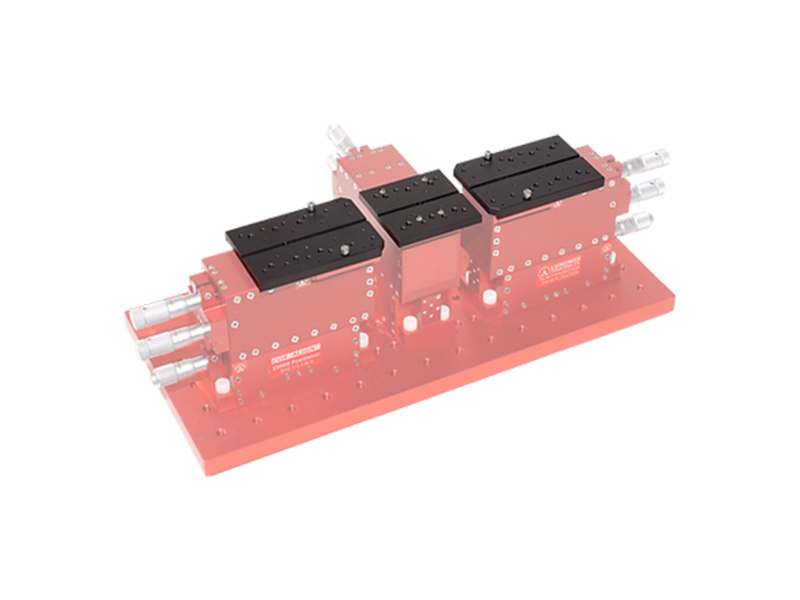

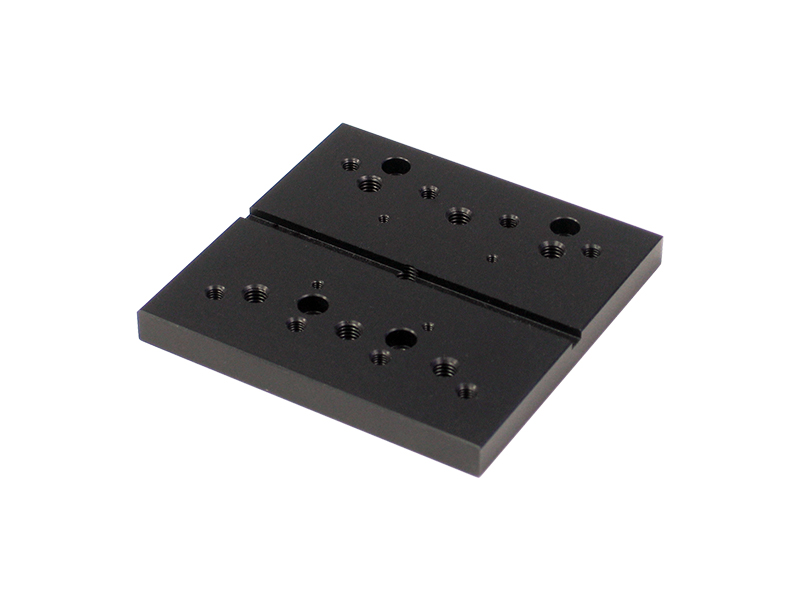

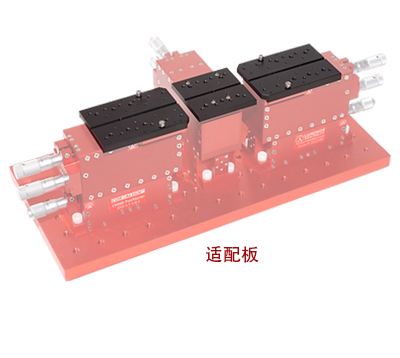

适配板：
适配板可以用来将任意Luminos调节架与其他光学仪器进行整合。每块适配板作为可拆分的部件来进行设计，这就可以让其他光学仪器跟Luminos调节架方便地进行连接，同时确保牢固性和精密度。
Luminos适配板兼容Thorlabs公司多维调节架，包括NanoMax及MicroBlock系列光纤准直调节架。中部开有3mm宽度的槽，同时带几排直径为2mm, 3mm及4mm的螺纹孔，可用于安装各种Thorlabs配件。

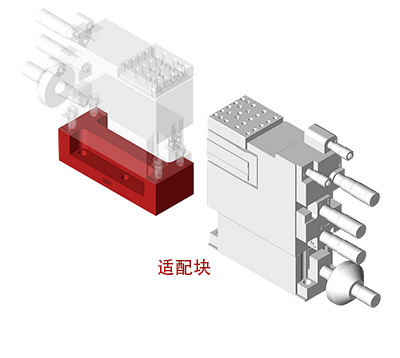

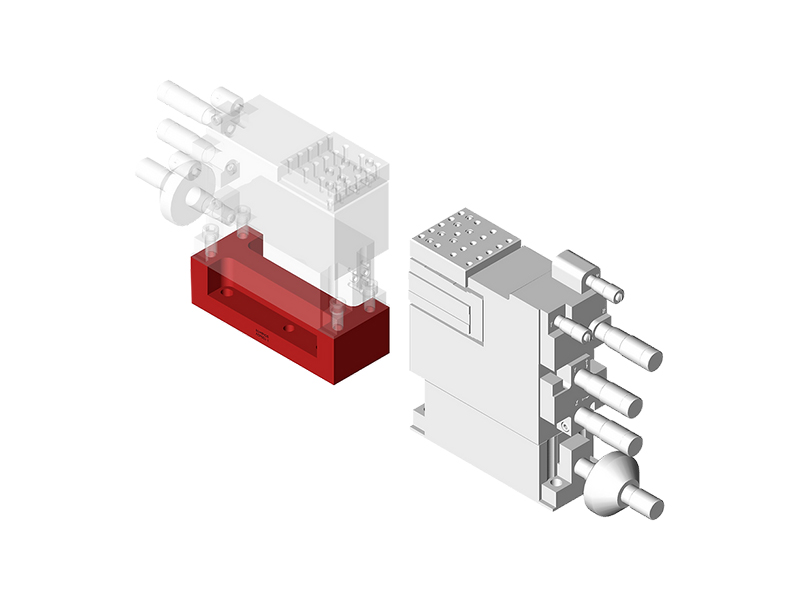

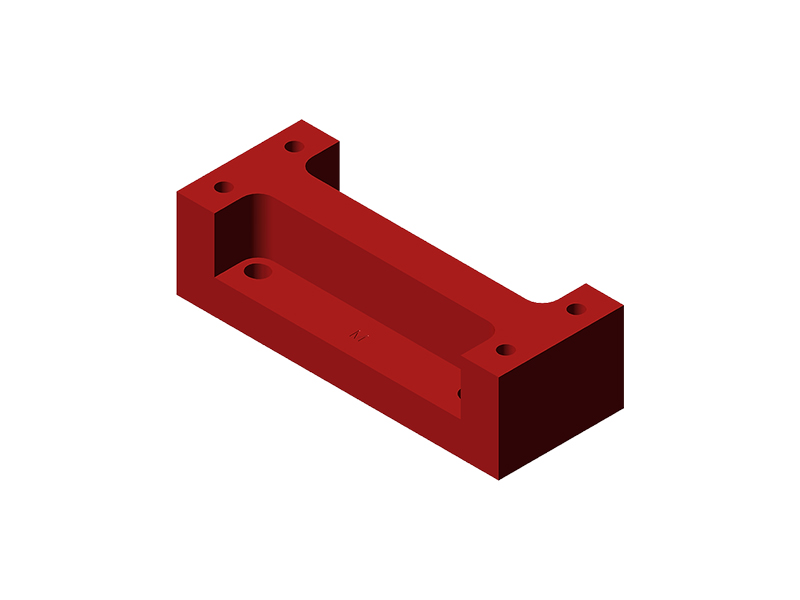

适配块：
适配块可以用来将三维或者五/六维Luminos调节架整合为同一高度。最常用的应用就是带输入及输出调节架(三维或五/六维)的“T”型布局准直系统，中部为放置波导或光子集成电路(PIC)芯片器件的调节架（一维或三维），通常波导或光子集成电路(PIC)芯片由Luminos真空器件夹持器固定。

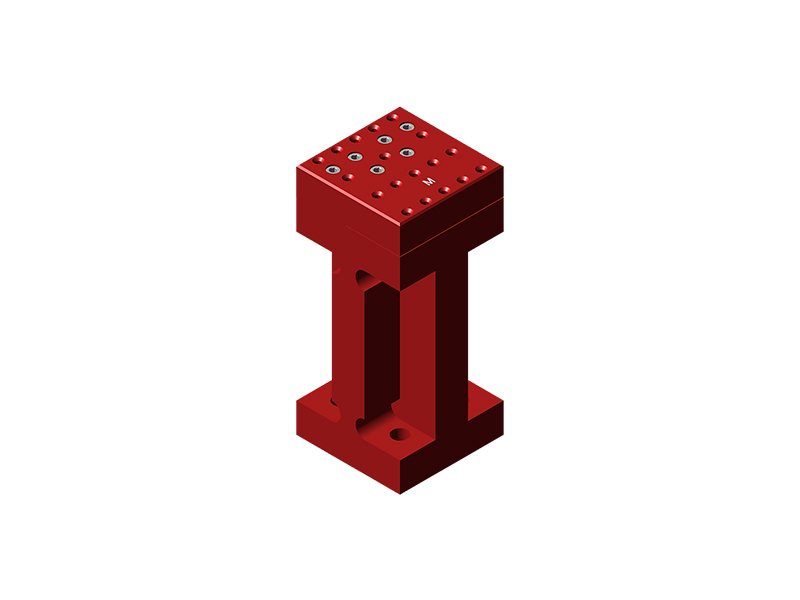

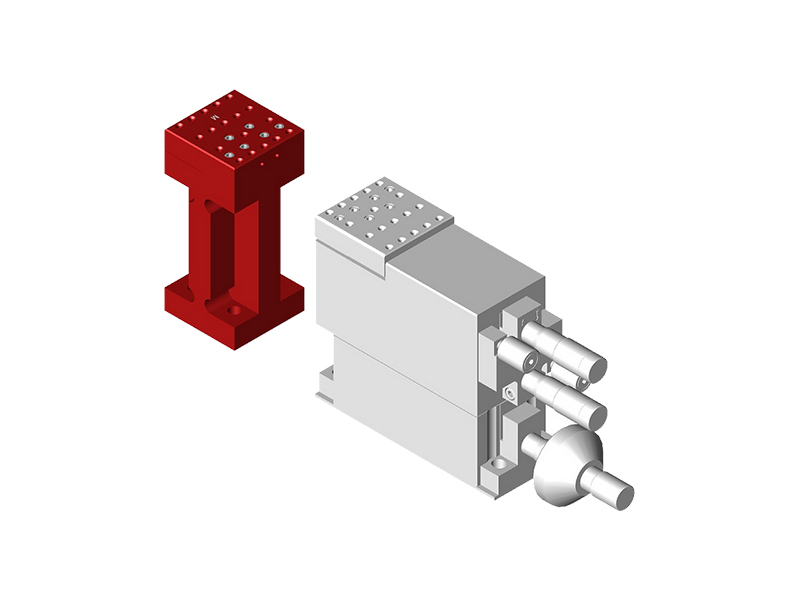

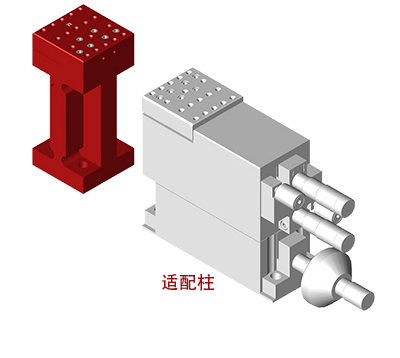

适配柱：
Luminos的适配柱可以跟三维及五/六维调节架共同使用，提供同等高度的稳定支撑。同时，适配柱可以直接安装到光学平台上，或者安装到Luminos的Linos导轨上从而实现便捷的大行程粗调节。

订货须知：

适配板

谱兆编码

产品型号

功能

产品图片

90016500

L-AMA003

AMA003 - Thorlabs/Melles Griot横向安装适配板

适配板, 固定安装, Melles Griot横向安装板，跟17AMA011配合使用

板厚： 0.241" (6.1 mm)

1-2

90016600

L-AMA004

AMA004 - Thorlabs/Melles Griot在线安装适配板

适配板, 固定安装, Melles Griot在线安装板, 跟17AMA001配合使用.

板厚：0.241" (6.1 mm)

未标题-2-2

适配块

谱兆编码

产品型号

功能

产品图片

90002800

L-ADP001-SI

ADP001-SI - 三维或四维转五维或六维高度适配块(公制)
带公制M6孔，可将Luminos三维或四维系列调节架高度提升到五维或六维系列调节架高度的适配块
总高度: 31.8 mm

未标题-2-4

90007900

L-ADP001-I

ADP001-I - 三维或四维转五维或六维高度适配块(英制)
带英制1/4-20网格开孔，可将Luminos三维或四维系列调节架高度提升到五维或六维系列调节架高度的适配块
总高度: 1.25"

未标题-2-6

90016700

L-ADP002

ADP002 – RYP三维调节架到XYZ三维调节架适配块(通用型)
提升Luminos RYP3000系列三维调节架高度至任意Luminos XYZ三维调节架高度
总高度: 1.84” (46.7 mm)

未标题-2-7

90016800

L-ADP003-SI

ADP003-SI – Z轴单维转三维调节架适配块(公制)
带公制M6开孔，可将Luminos I1000 Z轴调节架高度提升至任意Luminos三维调节架高度
总高度: 46.1 mm

未标题-2-7

90016900

L-ADP003-I

ADP003-I – Z轴单维转三维调节架适配块(英制)
带英制1/4-20网格开孔，可将Luminos I1000 Z轴调节架高度提升至任意Luminos三维调节架高度
总高度: 1.815”

未标题-2-66

90017000

L-ADP004-SI

ADP004-SI - Z轴单维转五/六维调节架适配块(公制)
带公制M6开孔，可将Luminos I1000 Z轴调节架高度提升至任意Luminos五维或六维调节架高度
总高度: 78.9 mm

未标题-2-78

90017100

L-ADP004-I

ADP004-I - Z轴单维转五/六维调节架适配块(英制)
带英制1/4-20网格开孔，可将Luminos I1000 Z轴调节架高度提升至任意Luminos五维或六维调节架高度
总高度: 3.065"

未标题-2-78

适配柱

谱兆编码

产品型号

功能

产品型号

90017200

L-PST001-SI

PST001-SI – 公制适配柱, 三维调节架适用
PST001-SI适配柱高度及安装方式跟Luminos三维XYZ调节架一致
可配合LINRC-PST-SI轨道支撑柱共同使用
总高度: 100 mm

90017300

L-PST001-I

PST001-I – 英制适配柱, 三维调节架适用
PST001-I适配柱高度及安装方式跟Luminos三维XYZ调节架一致
可配合LINRC-PST-I轨道支撑柱共同使用
总高度: 3.94”

未标题-2-12

90003800

L-PST002-SI

PST002-SI – 公制适配柱, 五/六维调节架适用
PST002-SI适配柱高度及安装方式跟Luminos五/六维XYZ调节架一致
可配合LINRC-PST-SI轨道支撑柱共同使用
总高度: 131.8 mm

未标题-2-667

90017400

L-PST002-I

PST002-I – 英制适配柱, 五/六维调节架适用
PST002-I适配柱高度及安装方式跟Luminos五/六维XYZ调节架一致
可配合LINRC-PST-I轨道支撑柱共同使用
总高度: 5.19”

未标题-2-667

名称

功能


适配器

适配板，适配块，适配柱用于把不同尺寸的器件及Luminos调节架整合为一套完整的系统

未标题-1

基板

基板为Lumnios调节架及其配件组装提供了一种方便的方法

未标题-2

光纤接触传感器

Luminos的接触传感器通过测量接触应力的水平，直观的给出光纤准直调节时光纤的接触情况，能够更快的给出零间隙的位置

未标题-3

光纤夹持夹具

水平光纤夹持夹具和垂直光纤夹持夹具专为安装在Luminos的I3000, I3005, I5000, I5005, I6000, I6005 and RYP3000调节架上

水平光纤夹持夹具的V型槽光纤夹具的加长设计可以让光纤到达重合旋转中心点

垂直光纤夹持夹具的垂直光纤夹持夹具所夹持的光纤的尖端置于旋转中心的点

未标题-4

光纤阵列夹持夹具

通用光纤阵列夹持夹具可以夹持2-48芯的阵列，窄头光纤阵列夹持夹具则适于PIC芯片四个方向同时调节的场景，单只可以夹持1-16芯的阵列

未标题-5

LINOS轨道

LINOS轨道让Luminos调节架可以快速大行程调节，在接近调节点时再采用调节架进行精密调节

未标题-6

真空夹持夹具

真空夹持夹具可以快速可靠的真空夹持脆弱的平面芯片，诸如小型芯片，复杂的波导，光学晶体等等

未标题-7

调节架侧向阻尼板

为了最快速的准直调节，客户会使用步进电机进行高速调节，此时增加Luminos的无摩擦侧向阻尼板增加强度。

1-1
