加拿大Luminos公司 YS001 Y轴手动线性调节架_调节架_Luminos调节架及配件_设备_产品中心

特点：

• Y 轴总行程 19 mm（0.75 ）
• 可设定为 5µm
• 直观的自动锁定设计
• 可配置的安装位置

概述：

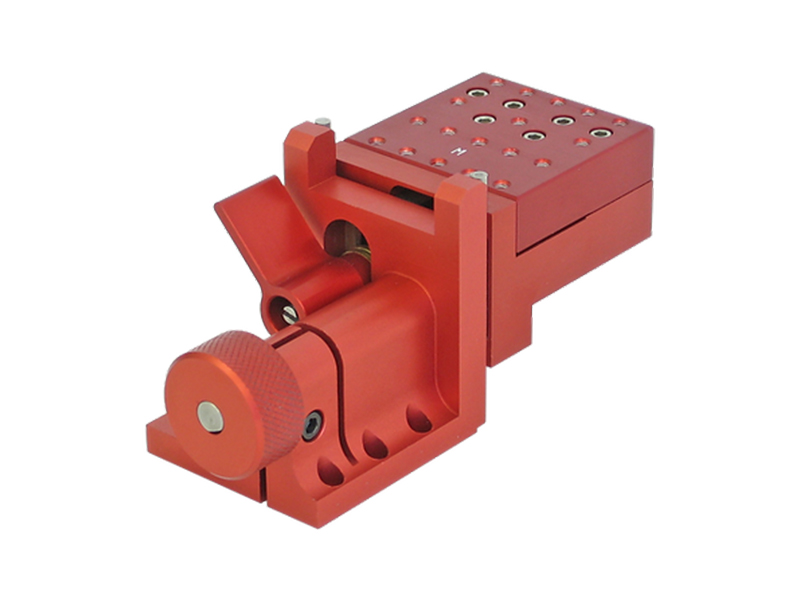

加拿大Luminos公司 YS001 Y轴手动线性调节架是紧凑型校准系统的一个方便的选择。Y轴的总行程为19 mm（0.75"），简化了各种光学元件在Y轴上的路线对准。例如，在紧凑型对准系统中，它用于简化真空零件支架与显微镜物镜、保偏光纤等的粗略对准。
弹簧加载的设计便于平稳轻松地移动，同时直观的锁定系统将舞台固定在调整后的位置。行程是线性的，可精确设置为5µm。Y轴载物台顶部的安装板允许多种固定模式。

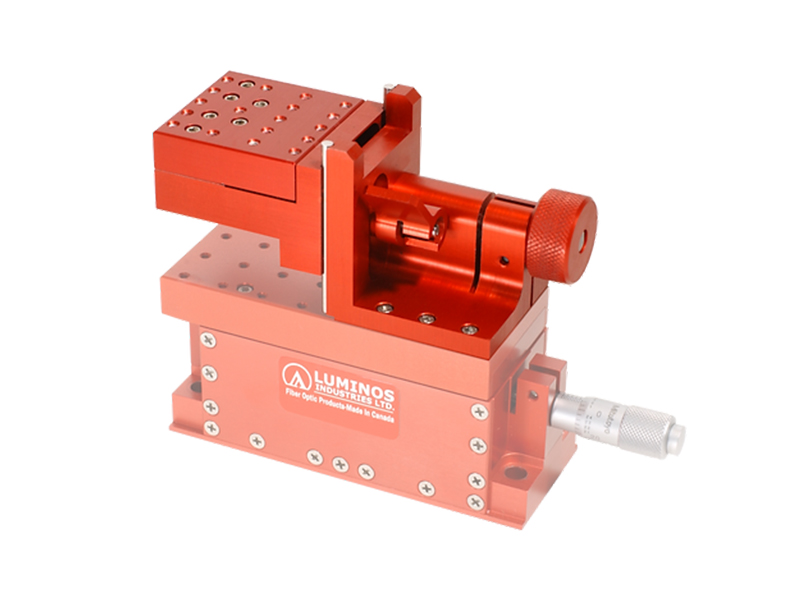

将 YS001 与 I1000 Z轴定位器结合使用，可实现额外的12.7mm（1/2"）横向移动。

订货须知：

谱兆编码

产品型号

轴数

安装板（公制/英制）

手动/半自动/全自动

Z轴驱动轮

分辨率

90013700

L-YS001-I

Y

英制

手动

N/A

90000800

L-YS001-SI

Y

公制

手动

N/A

名称

功能


适配器

适配板，适配块，适配柱用于把不同尺寸的器件及Luminos调节架整合为一套完整的系统

未标题-1

基板

基板为Lumnios调节架及其配件组装提供了一种方便的方法

未标题-2

光纤接触传感器

Luminos的接触传感器通过测量接触应力的水平，直观的给出光纤准直调节时光纤的接触情况，能够更快的给出零间隙的位置

未标题-3

光纤夹持夹具

水平光纤夹持夹具和垂直光纤夹持夹具专为安装在Luminos的I3000, I3005, I5000, I5005, I6000, I6005 and RYP3000调节架上

水平光纤夹持夹具的V型槽光纤夹具的加长设计可以让光纤到达重合旋转中心点

垂直光纤夹持夹具的垂直光纤夹持夹具所夹持的光纤的尖端置于旋转中心的点

未标题-4

光纤阵列夹持夹具

通用光纤阵列夹持夹具可以夹持2-48芯的阵列，窄头光纤阵列夹持夹具则适于PIC芯片四个方向同时调节的场景，单只可以夹持1-16芯的阵列

未标题-5

LINOS轨道

LINOS轨道让Luminos调节架可以快速大行程调节，在接近调节点时再采用调节架进行精密调节

未标题-6

真空夹持夹具

真空夹持夹具可以快速可靠的真空夹持脆弱的平面芯片，诸如小型芯片，复杂的波导，光学晶体等等

未标题-7

调节架侧向阻尼板

为了最快速的准直调节，客户会使用步进电机进行高速调节，此时增加Luminos的无摩擦侧向阻尼板增加强度。
