关于Luminos：

Luminos公司位于加拿大，专注于光子级别调节架及配件的工程，设计及制造，还有直接耦合移动光开关及光纤制备工具。
自1996年成立以来，Luminos一直以创新为动力，取得了优质的专利设计成品并在内部使用的高专业性的制造系统。
Luminos团队浓缩了其在光纤，电子及精密机械设计的多年经验，持续主动研究开发并制造出世界领先级别的成品。我们团队的追求卓越的承诺转换为我们为全世界的客户提供高精密，优质，高价值的产品。
Luminos的技术被众多工业领域所推崇，包括运输，生物制药研发，产品开发，光谱，航天，军工，国防通讯，核能，油气生产，陆地及太空通讯，大专院校及私人研究机构，以及无数的生产制造应用。

Ratio Drive™(传动比驱动)专利技术概述：

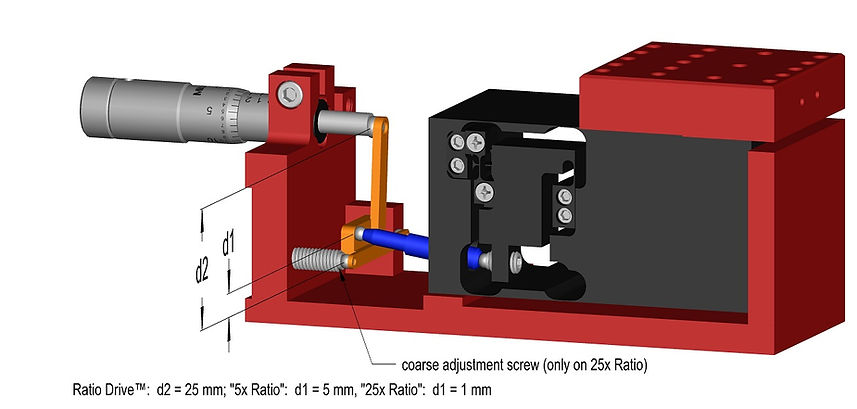

加拿大Luminos公司的Ratio Drive™专利技术，是一种把驱动器的动作分解从而在调节架的输出端得到更高分辨率的技术。意味着调节架输出端的运动只是驱动器运动的一小部分-这样就增加了精度，同时也降低了回差（因为在Ratio Drive™技术中，没有采用齿轮）。这一技术允许在高精度准直调节时使用标准的千分尺或者标准步进电机。

注意: Ratio Drives™技术只应用在X及Y轴调节上（横向为Z轴）

Luminos Ratio Drive™

25倍Ratio Drive™专利技术：
加拿大Luminos的25倍Ratio Drive™,把千分尺上的1/2英寸的行程分解为25.4倍，提供了0.5mm的高精度输出行程。粗调节采用螺丝或者旋钮提供了附加的2mm的行程，从而使总行程达到2.5mm。当采用B系列步进电机驱动时， X及Y轴调节精度可达4nm。

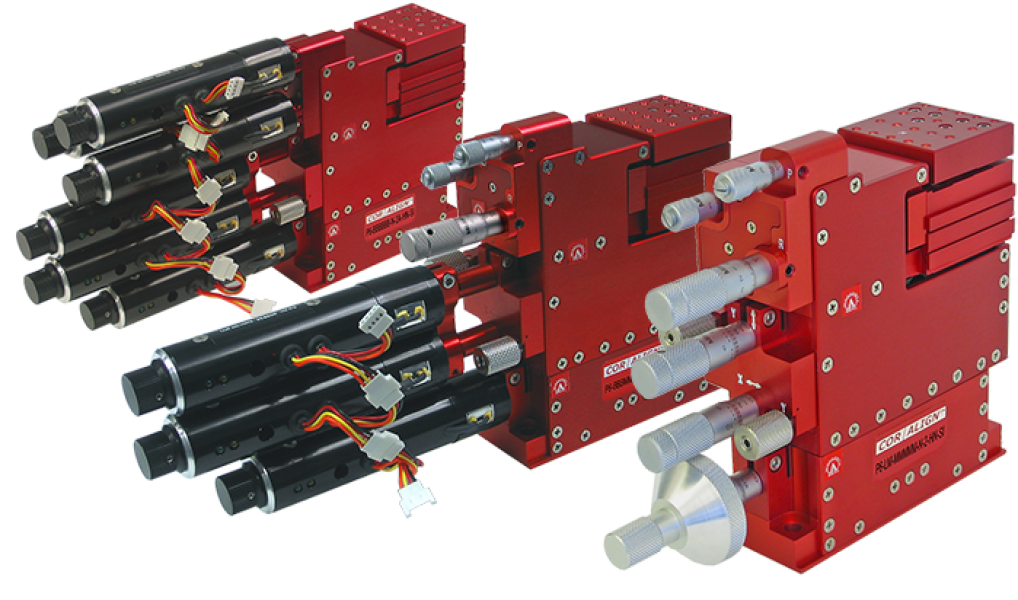

使用25倍Ratio Drive™专利技术的产品有:

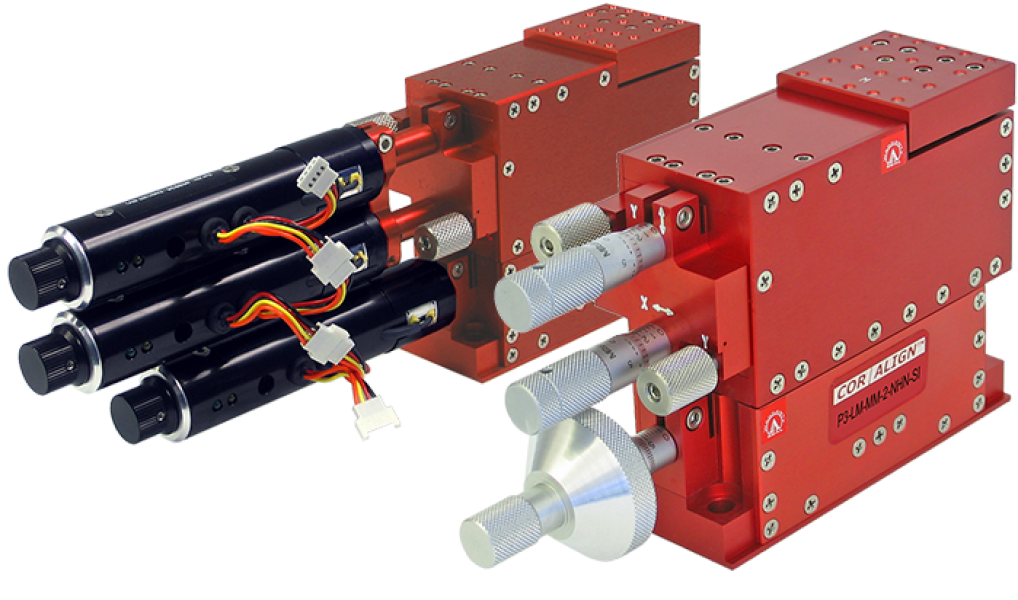

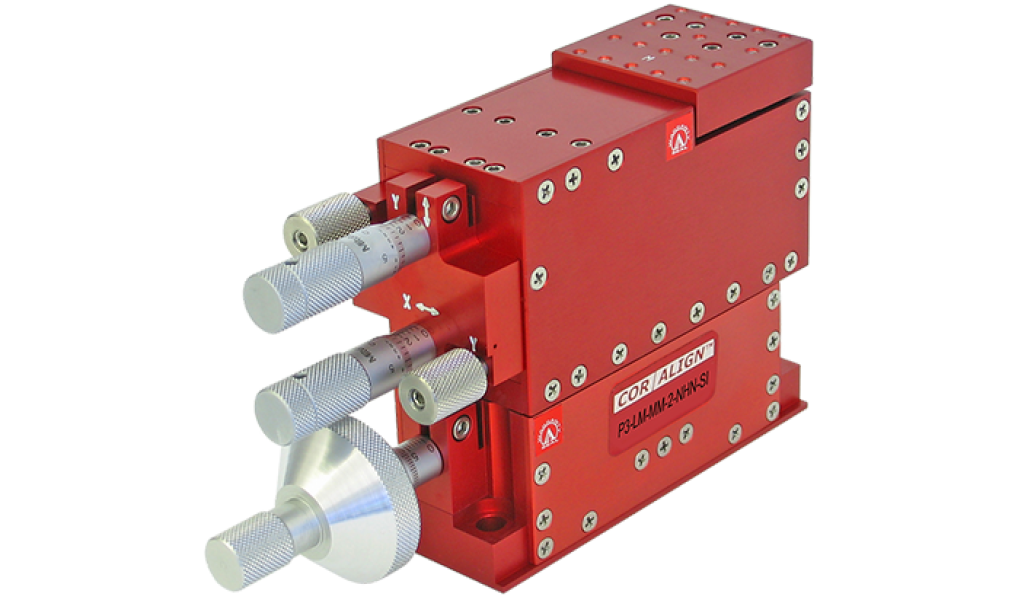

• I3000 系列三维调节架 (X, Y, Z)
• I5000 系列五维调节架 (X, Y, Z, Yaw, Pitch)

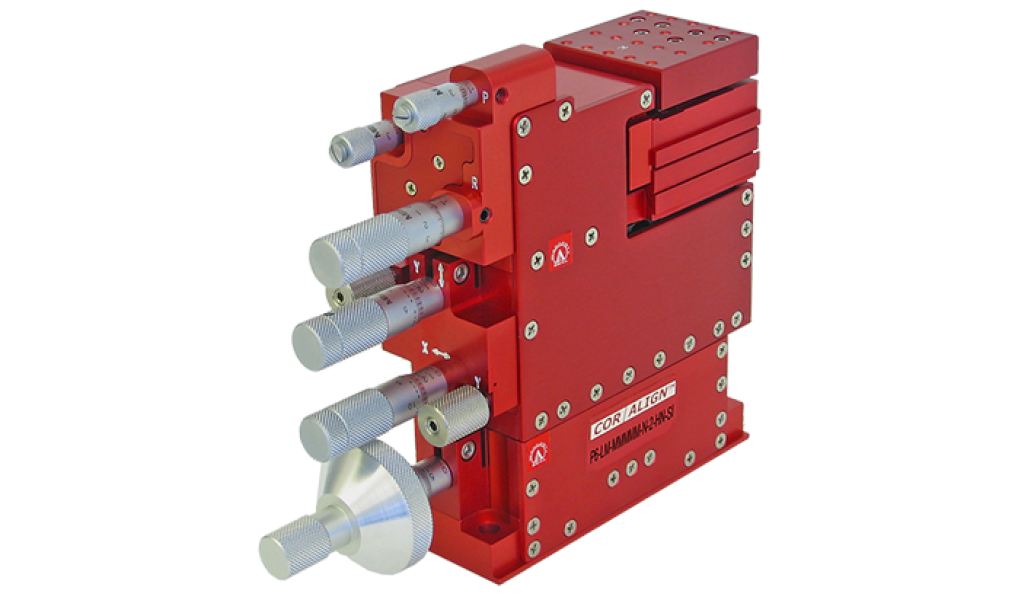

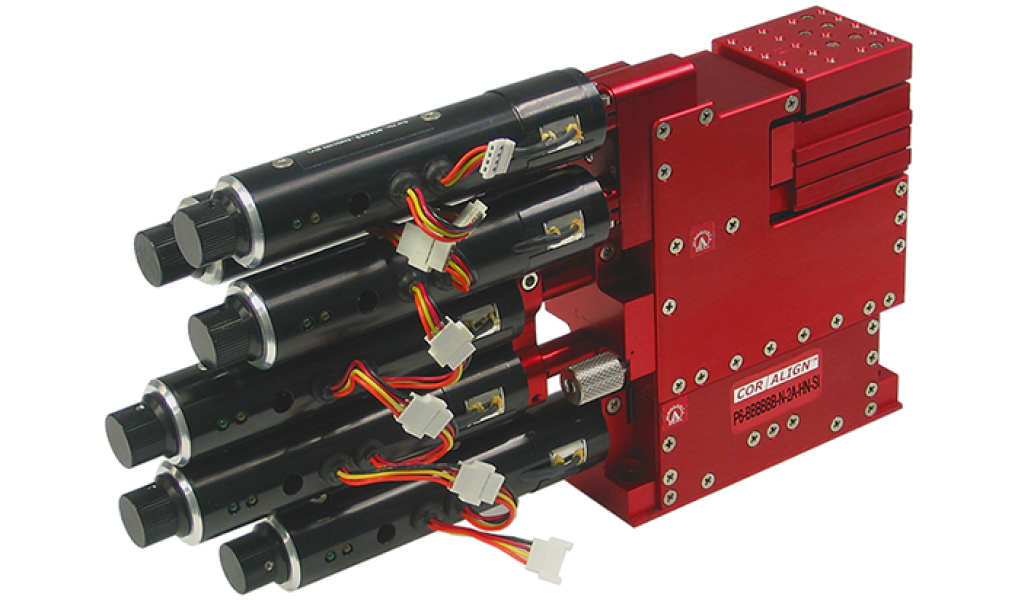

• I6000 系列六维调节架 (X, Y, Z, Roll, Yaw, Pitch)

5倍Ratio Drive™专利技术：
加拿大Luminos的5倍Ratio Drive™,大约把1/2英寸的驱动行程分解了五倍，故输出行程为2.5mm。采用这一技术，没有粗调节，故可以通过千分尺或者步进电机实现2.5mm全行程输出。
如果结合Luminos新推出的U系列驱动步进电机, X及Y轴可以实现10 nm的精度, 同时，如果驱动设定128 u-steps/full step，可以实现5nm的精度。
传统的B系列驱动器在X及Y轴可以实现20nm的精度。

使用5倍Ratio Drive™专利技术的产品有:

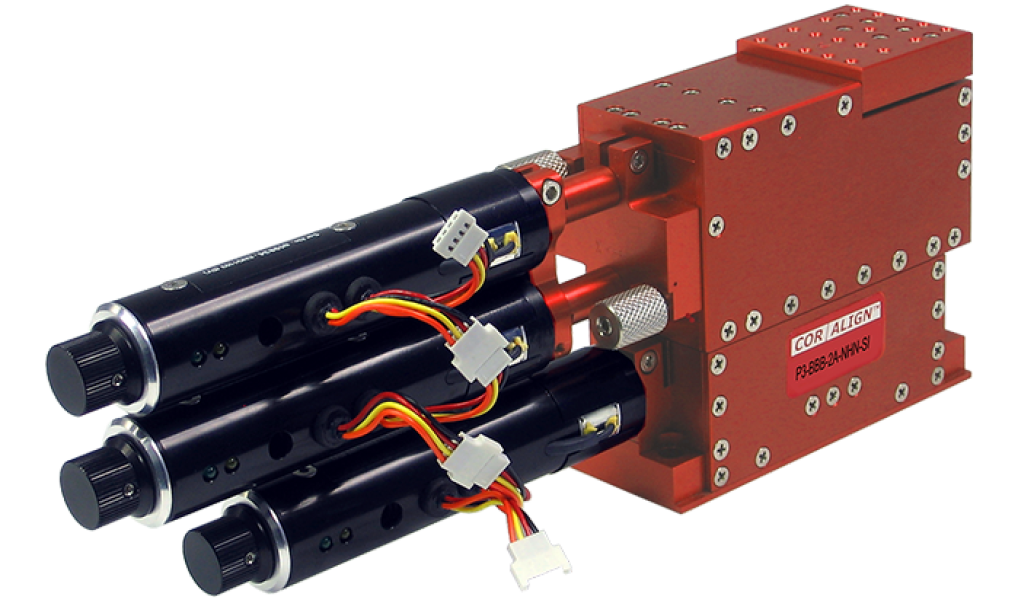

• I3005 系列三维调节架 (X, Y, Z)
• I5005 系列五维调节架 (X, Y, Z, Yaw, Pitch)

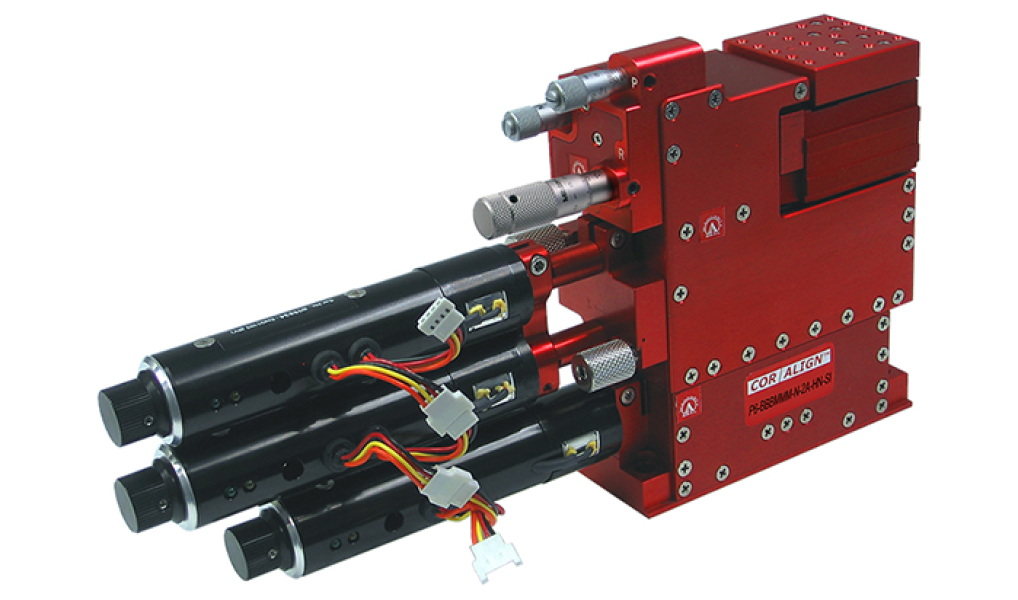

• I6005 系列六维调节架 (X, Y, Z, Roll, Yaw, Pitch)
• U3及U6超级系列调节架

加拿大Luminos其他未采用Ratio Drive™技术的调节架有：

• I1000 - Z轴线性调节架
• YS001 - Y轴手动线性调节架
• FRM2 - 光纤旋转器
• YP2000 - 二维Yaw Pitch转动调节架
• RYP3000 - 三维Roll / Yaw / Pitch转动调节架
• I4000 - 四维Z / RYP调节架 (Z / 50-100nm)

其他调节架用配件及光纤光缆专用工具：

• 适配器
• 基板
• 接触传感器
• 光纤夹持夹具
• 阵列夹持夹具
• LINOS轨道
• 真空器件吸持器
• 软接触光纤剥线钳
• 耐用型线缆分切器
• 调节架侧向阻尼板
