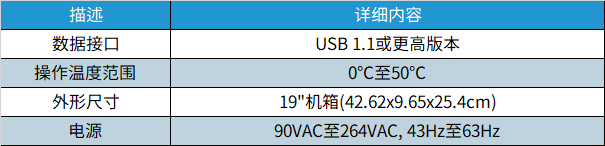

仪表接口适于所有标准2.5mm插芯,特殊插芯规格需提前告知。

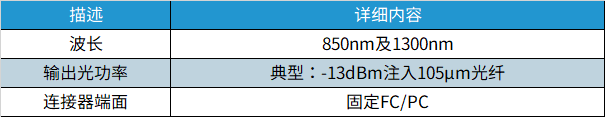

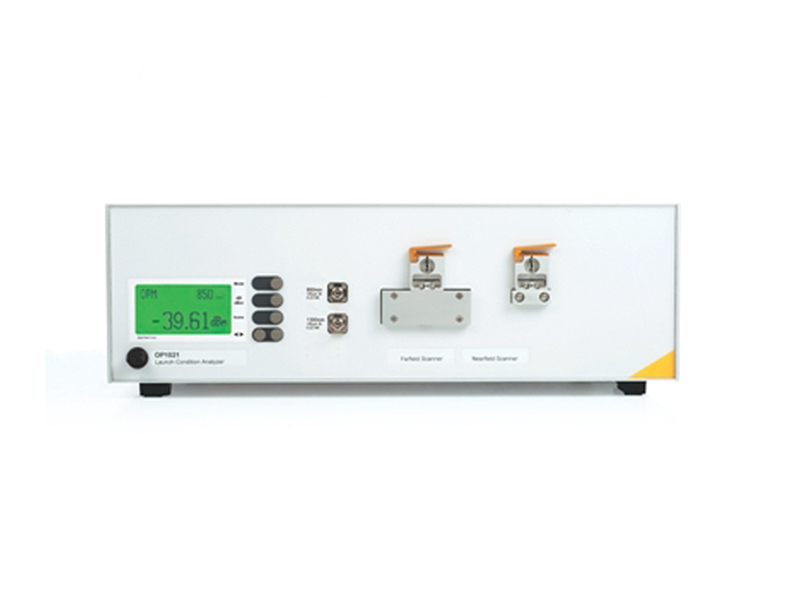

OP1021可内置两个LED光源,波长850nm和1300nm。内置的105/125μm,0.22NA的光纤满足多数溢出测试应用。

近场

1.近场（NF）代表发散式光源端面或者光纤尾部的光功率密度。

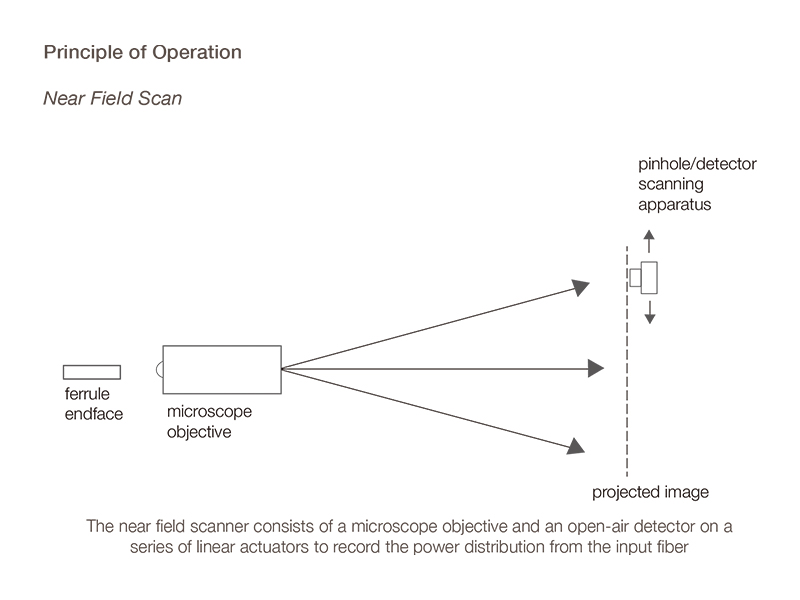

2.OP1021满足IEC61280-1-4的要求,使用针孔式扫描机制获取近场分布情况。利用一只放大镜物镜,光纤的端面显示为一个平面。一只直径为100μm的针孔置于该平面探测器的前面,进而机械性扫描投射图像以获得近场分布数据。

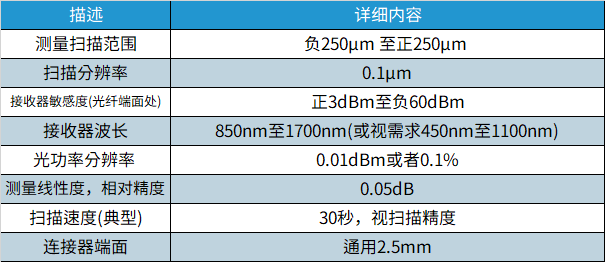

3.配有三只软件控制的定位器,OP1021可以在三个轴向上运动。其中一只用于图像聚焦（Z轴）,其他两只进行投射平面的居中扫描（X,Y轴),扫描行程为+/-250μm,精度0.1μm,此近场分析仪能够分析多数光纤的端面及发射条件。

远场

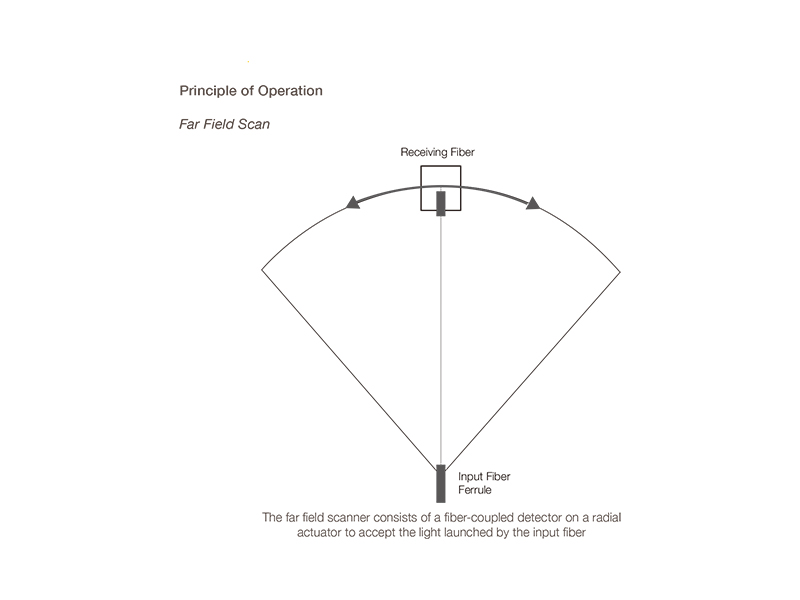

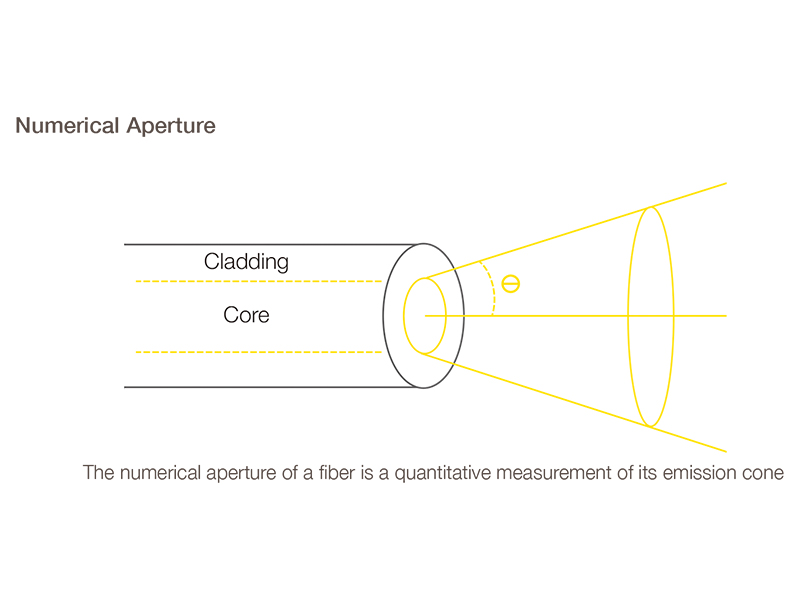

1.OP1021符合TIA-455-177-B Technique 1标准内对远场分布数值孔径的测试要求。这款仪表的远场扫描通过移动芯径100μm的光纤实现。

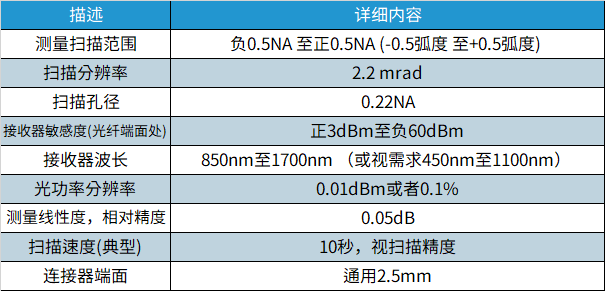

2.光纤的运行轨迹为沿着自入射光纤端面起径向的半圆形弧线,同时以辐射式运动转动入射光纤端面。接收器为100/250μm光纤,置于距离入射光纤端面5cm的位置,移动范围为自径向中心起-0.5弧度至+0.5弧度。

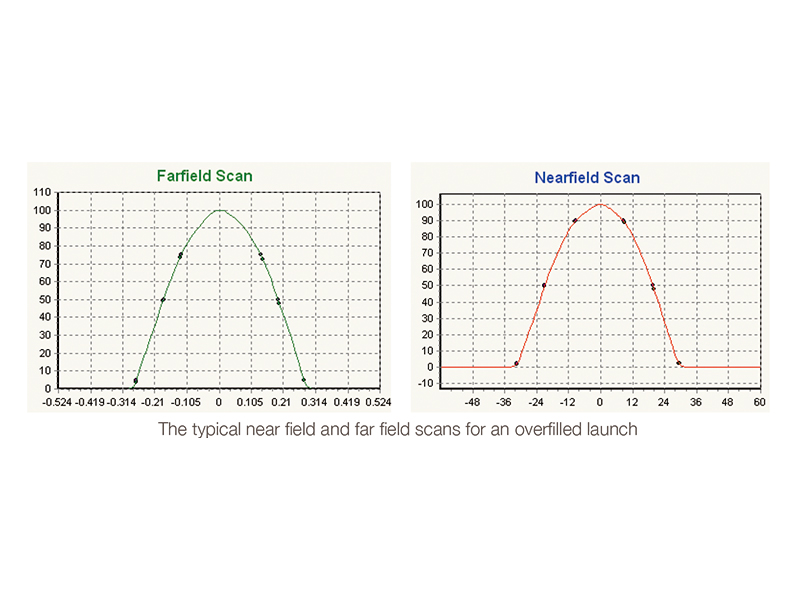

3.远场发射测量可以说明光纤的远场发射情况,使用远场扫描,在溢出发射条件下光纤的数值孔径可以被测量。

应用

1.配合OP1021共同使用的是OPL-LCA测试软件，此软件控制远场近场扫描的所有要求，并提供远场近场发射的模板及环形通量。

2.以用户友好的方式显示远场或者近场分布曲线。

3.用户自行设定远近场传动装置的步幅以进一步满足扫描精度和扫描时长的控制。

4.数据输出至Excel表格以便进行下一步数据分析使用。

5.使用OPL-LCA软件直接打印图表。

6.环形通量计算具备上传不同发射条件要求的环形量模板功能。
