加拿大Luminos公司 FRM2光纤旋转器

产品型号：FRM2所属品牌：加拿大Luminos谱兆编码：900XXX00

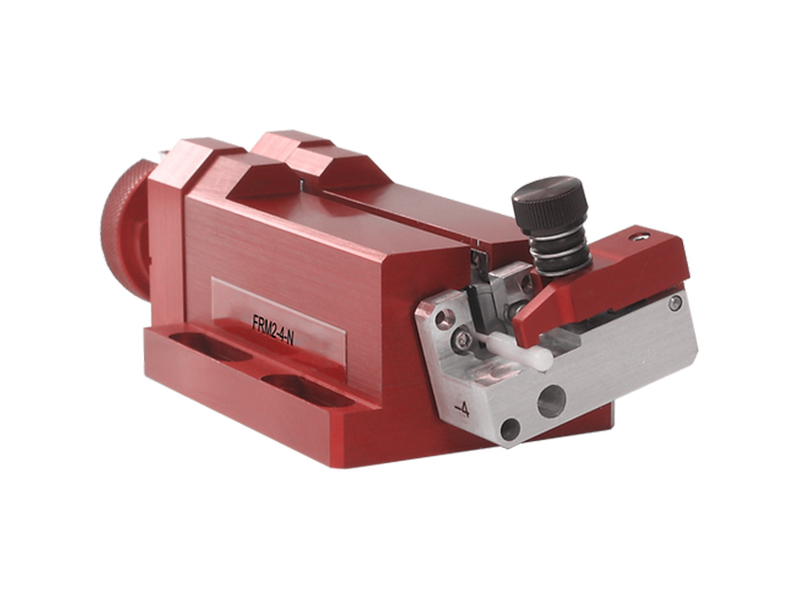

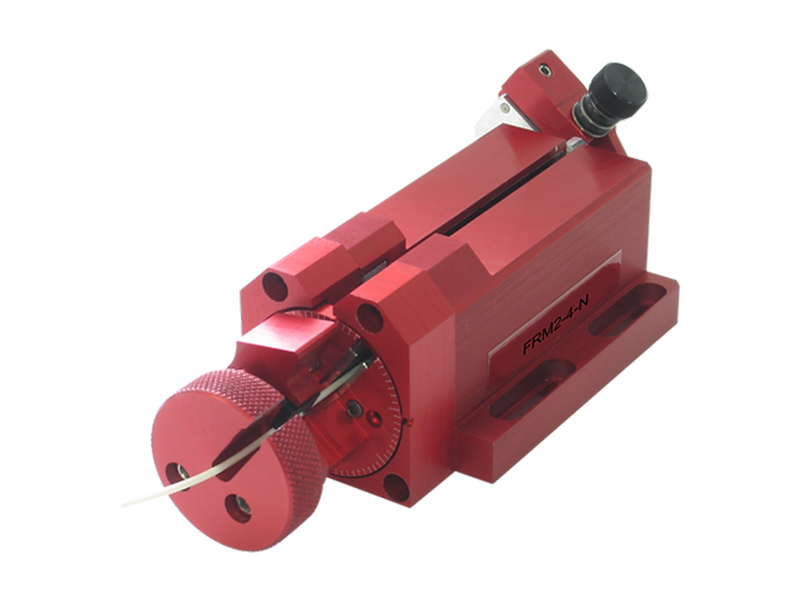

加拿大Luminos公司FRM2光纤旋转器结合了零回差轴承与两轴调节模块为一体,可以实现波导光轴与旋转轴对准,精度在1μm之内。

资料下载

商品咨询

产品介绍
规格参数
辅料配件
产品视频
产品问答

特点：

• 旋转中心可调
• 零回差轴承
• 360度连续旋转
• 各种夹具，包括裸光纤夹具及带光纤的器件夹具跟所有Luminos调节架匹配

概述：
Luminos公司 FRM2光纤旋转器将精密零回差轴承组件与双轴调谐模块相结合，使波导的光轴定位在旋转轴的1micron范围内。FRM2提供精密球面轴承，可实现平稳旋转，回差最小化，当配备调谐模块时，可提供精细定心，以将PM光纤纤芯精确地定位在旋转轴上。这些独特的功能协同工作，使PM对准更容易，因为插入损耗在旋转时保持稳定，从而优化消光比。

旋转中心调节：
双方向调节模块可以精确将波导的中心对准旋转轴,这使得旋转过程中的信号变化降至最低,这一特点也使得大量不同尺寸的器件的对中只使用单一夹具成为可能。
使用完全预紧的双轴滚珠轴承设计,调节模块得以提供高稳定性及1μm内的精密对准。

零回差轴承：
特殊的零回差多轴预紧滑动轴承设计确保了转动轴的稳定。
柔性预紧器件的使用确保轴承公差为零。

游标刻度盘：
为了识别角运动，旋转器配有一个以10度间隔标记的分度盘。

与Lumions调节架匹配：
基于自夹具起始至波导 2mm 投射，波导末端与 Luminos I5000、I5005、I6000 或 I6005 系列调节架的转动中心重合。旋转器安装孔与任何 Luminos I3000、I3005、I5000、I5005、I6000 和 I6005 系列调节架完全匹配。

订货须知：

谱兆编码	产品型号	夹具	调节模块
90013800	L-FRM2-1-N	V型槽：125μm（100μm-140μm可旋转模块），裸光纤：125μm包层 (100μm-140μm调节模块)， 250-900μm 缓冲层	特殊光纤或器件夹具出厂调校
90008300	L-FRM2-1-Y	V型槽：125μm（100μm-140μm可旋转模块），裸光纤：125μm包层 (100μm-140μm调节模块)， 250-900μm 缓冲层	包含调节模块
90013900	L-FRM2-2-N	V型槽：1.0mm（0.8mm-1.2mm可旋转模块），插芯式: 1.0mm外径（调节模块 0.7mm-1.8mm）， 4mm 最小长度，250-900μm 缓冲层	特殊光纤或器件夹具出厂调校
90014000	L-FRM2-2-Y	V型槽：1.0mm（0.8mm-1.2mm可旋转模块），插芯式: 1.0mm外径（调节模块 0.7mm-1.8mm）， 4mm 最小长度，250-900μm 缓冲层	包含调节模块
90014100	L-FRM2-3-N	V型槽：3.18mm（3.0mm-3.4mm可旋转模块），插芯式：3.18mm外径（调节模块 3.0mm-3.4mm）， SMA法兰形式，7mm 最小长度，250-900μm 缓冲层	特殊光纤或器件夹具出厂调校
90014200	L-FRM2-3-Y	V型槽：3.18mm（3.0mm-3.4mm可旋转模块），插芯式：3.18mm外径（调节模块 3.0mm-3.4mm）， SMA法兰形式，7mm 最小长度，250-900μm 缓冲层	包含调节模块
90014300	L-FRM2-4-N	V型槽：2.0mm（1.8mm-2.2mm可旋转模块），插芯式：2.0mm 外径(调节模块1.5mm-3.0mm)， 4mm最小长度,250-900μm 缓冲层	特殊光纤或器件夹具出厂调校
90014400	L-FRM2-4-Y	V型槽：2.0mm（1.8mm-2.2mm可旋转模块），插芯式：2.0mm 外径(调节模块1.5mm-3.0mm)， 4mm最小长度,250-900μm 缓冲层	包含调节模块
90014500	L-FRM2-5-N	V型槽：2.5mm（2.3mm-2.7mm可旋转模块），插芯式：2.5mm 外径(调节模块2.0mm-3.5mm), 4mm最小长度,250-900μm 缓冲层	特殊光纤或器件夹具出厂调校
90014600	L-FRM2-5-Y	V型槽：2.5mm（2.3mm-2.7mm可旋转模块），插芯式：2.5mm 外径(调节模块2.0mm-3.5mm), 4mm最小长度,250-900μm 缓冲层	包含调节模块

名称

功能


适配器

适配板，适配块，适配柱用于把不同尺寸的器件及Luminos调节架整合为一套完整的系统

未标题-1

基板

基板为Lumnios调节架及其配件组装提供了一种方便的方法

未标题-2

光纤接触传感器

Luminos的接触传感器通过测量接触应力的水平，直观的给出光纤准直调节时光纤的接触情况，能够更快的给出零间隙的位置

未标题-3

光纤夹持夹具

水平光纤夹持夹具和垂直光纤夹持夹具专为安装在Luminos的I3000, I3005, I5000, I5005, I6000, I6005 and RYP3000调节架上

水平光纤夹持夹具的V型槽光纤夹具的加长设计可以让光纤到达重合旋转中心点

垂直光纤夹持夹具的垂直光纤夹持夹具所夹持的光纤的尖端置于旋转中心的点

未标题-4

光纤阵列夹持夹具

通用光纤阵列夹持夹具可以夹持2-48芯的阵列，窄头光纤阵列夹持夹具则适于PIC芯片四个方向同时调节的场景，单只可以夹持1-16芯的阵列

未标题-5

LINOS轨道

LINOS轨道让Luminos调节架可以快速大行程调节，在接近调节点时再采用调节架进行精密调节

未标题-6

真空夹持夹具

真空夹持夹具可以快速可靠的真空夹持脆弱的平面芯片，诸如小型芯片，复杂的波导，光学晶体等等

未标题-7

调节架侧向阻尼板

为了最快速的准直调节，客户会使用步进电机进行高速调节，此时增加Luminos的无摩擦侧向阻尼板增加强度。

1-1
