概述：

Luminos公司的垂直腔面发射激光器(VCSEL)准直系统集成了Luminos定制设计的垂直光纤夹具(VFH)跟VCSEL及其他耦合基底进行耦合。

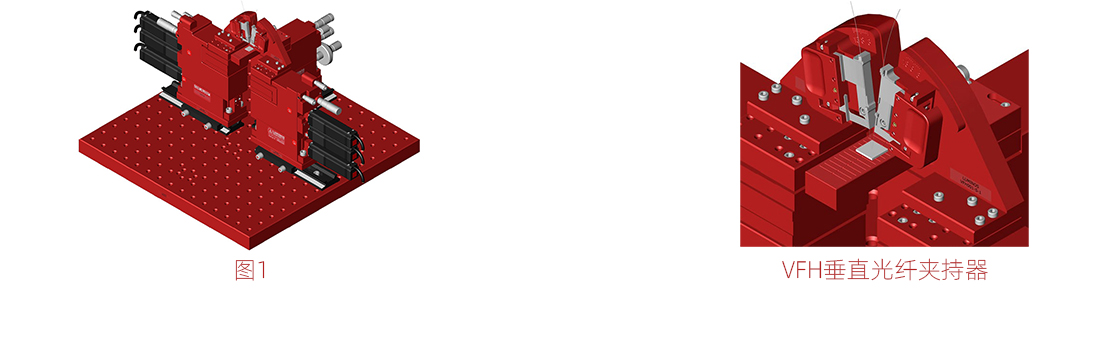

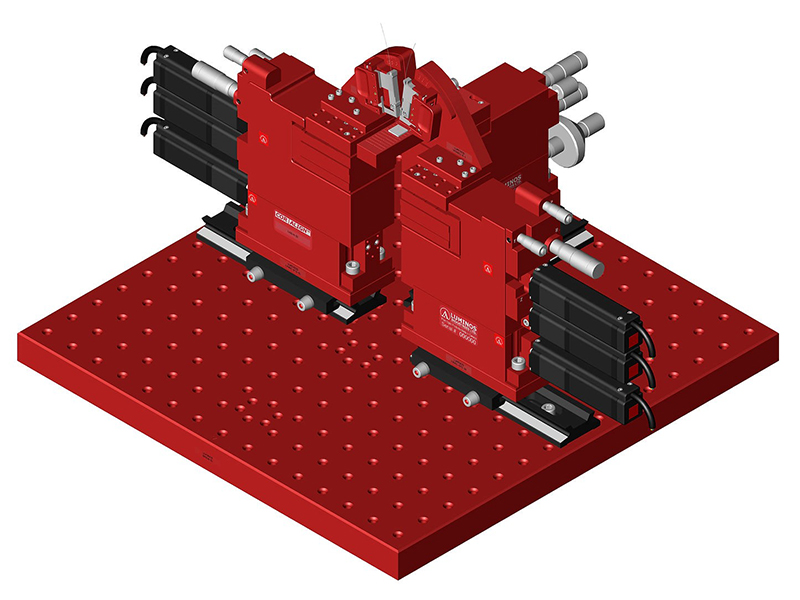

图1为系统配有两套Luminos的U6S六维半自动调节架，带一对镜像成像VFH垂直光纤夹具，以及一台手动Luminos的I3000三维XYZ中心准直调节架，配Luminos真空夹持器便于吸持代表性的VCSEL基底。特殊尺寸的真空夹持器可以按需定制。

Luminos纳米级调节架高空间利用率在线设计，所有驱动器位于同一侧。 这一特点在此准直系统前方留出大量安装空间，可以增加诸如附加接触探头调节架或者观测放大镜等用途。 超高的稳定性及操作的便利性使得操作员高效地使用全手动准直系统，并且在预算允许的前提下可以升级为不同水平的自动化系统。

近观Luminos的VFH垂直光纤夹持器，此夹持器可以以相对基底表面平面82 +/-5度的角度精确定位光纤。使得高效光耦合达到最优效果，同时，确保最低的回差。 就方便性而言，VFH垂直光纤夹持器的转动中心位于投影光纤的尖端，跟六维调节架的转动中心重合。

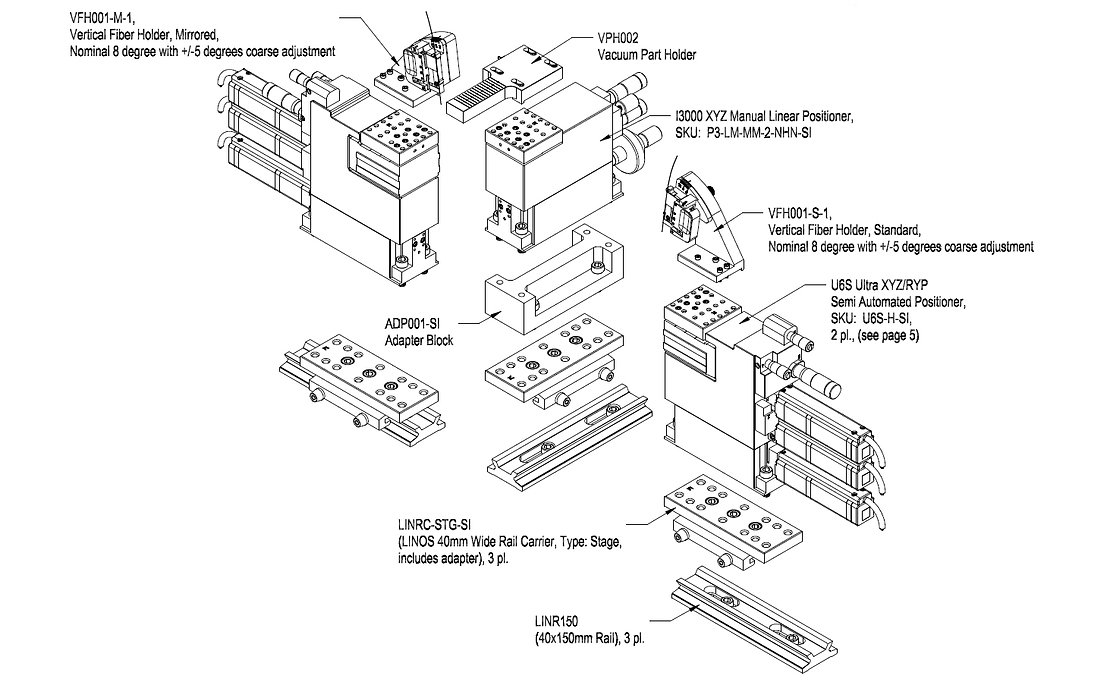

典型配置：
1. U6S超高精度XYZ/RYP半自动调节架， 2只
2. I3000三维XYZ线性调节架
3. VPH002真空器件夹持器（图示为10mmx10mmx1mm基底）
4. VFH001-S-1垂直光纤夹持器，标准右式
5. VFH001-M-1垂直光纤夹持器，镜像左式

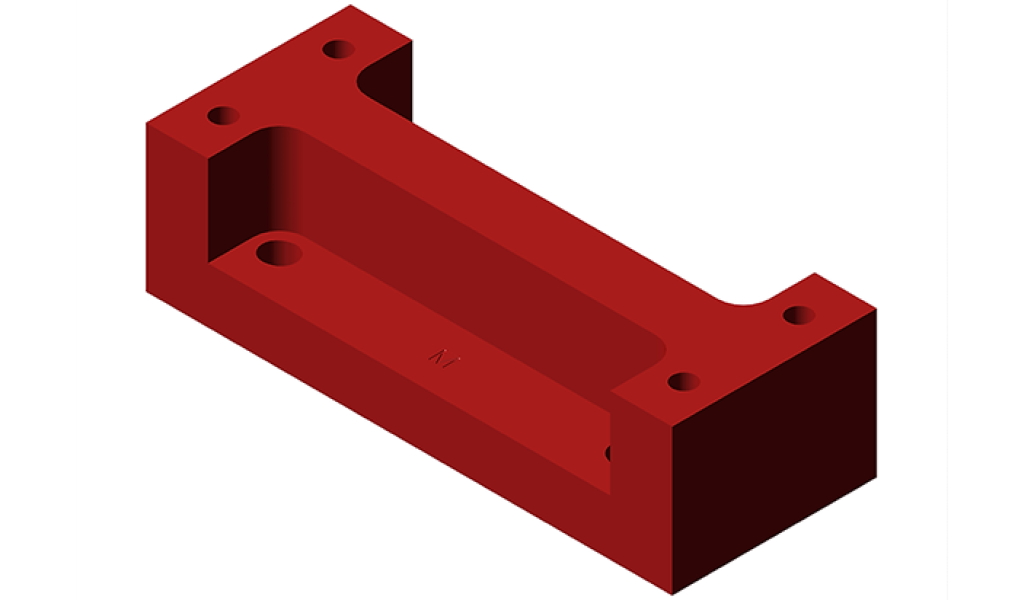

6. ADP001 三维转换五/六维高度适配块
7. LINR150 40x150mm安装轨道，3根
8. LINRC-STG轨道加载及安装板，3块
9, BP006 380mmx380mmx25mm实心铝基板

可选项：
• 由U6S降配为Luminos的I6000 XYZ/RYP半自动调节架，2只
• 选用I1000单维调节架辅助以ADP004高度调节块作为图示中I3000三维调节架的经济型替代
