特点：

• VFH垂直光纤夹持夹具是设计用来对准跟PIC基板垂直的光纤的，可以进行小范围角度调节以期把不必要的反射降至最低
• 角度在87到77度范围内调节, 或者90度起8+/-5度范围内调节
• 角度调整后，围绕投射尖端的光纤旋转的重新对准工作降至最低
• 可镜像成对提供, 对Luminos “T”型布局最理想，即(输入/输出+ 中心调节架布局)
• 光纤在V型槽内引导，同时由大面积夹持垫片轻轻夹持
• 独立的V型槽为夹持丙烯酸酯涂覆的光纤而进行了优化设计，光纤尾部为玻璃部分
• 窄V型槽几何形状可以夹持两根距离相近的光纤

概述：

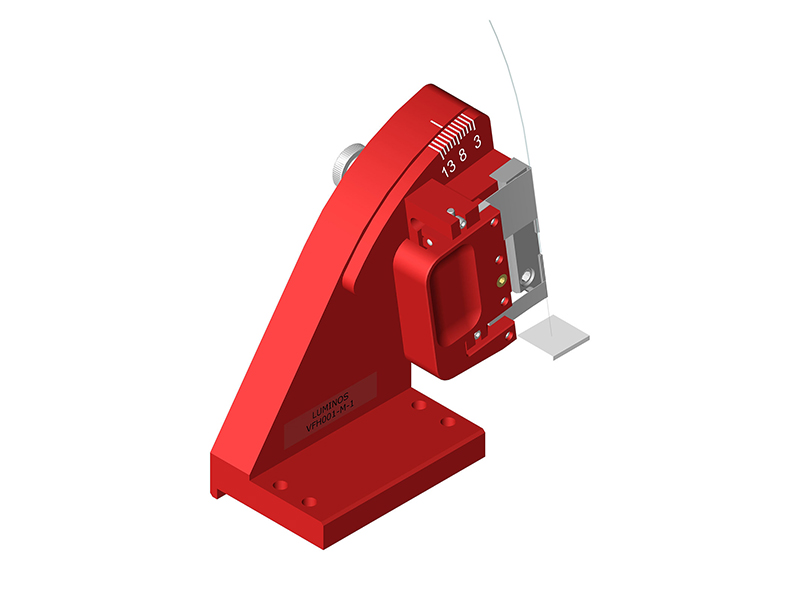

VFH系列垂直光纤夹持夹具设计用来配合Luminos调节架系列共同使用，调节架型号包括I3000,I3005, I5000, I5005, I6000, I6005 及RYP3000. 垂直光纤夹持夹具将光纤投射尖端至于旋转点，二次角度调整时旋转点保持不变。

VFH独特设计的特点是一条精密加工的窄V型槽，材质为硬化7068铝合金，带两条小型V型槽导入光纤。 VFH的几何形状还可以让单根或镜像成对光纤按照离垂直轴3度范围内放置，投射光纤尖端紧密相邻。 双左右柔性垫片类型夹子夹持光纤，轻柔均步的应力避免光纤受损。 夹持应力设定为光纤可以牢固夹持，同时在夹子内还可以移动，以便操作者调整光纤的尖端。 弹簧应力专为典型的125/250um丙烯酸脂包层光纤而进行了出厂预设。 参见Luminos垂直光纤夹持夹具在VCSEL准直系统应用内的应用。

订货须知：

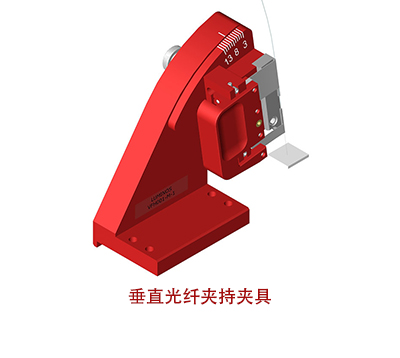

垂直光纤夹持夹具
