加拿大Luminos公司 L-CSS-M-I 英制光纤接触传感器
产品型号:L-CSS-M-I所属品牌:加拿大Luminos谱兆编码:90018700

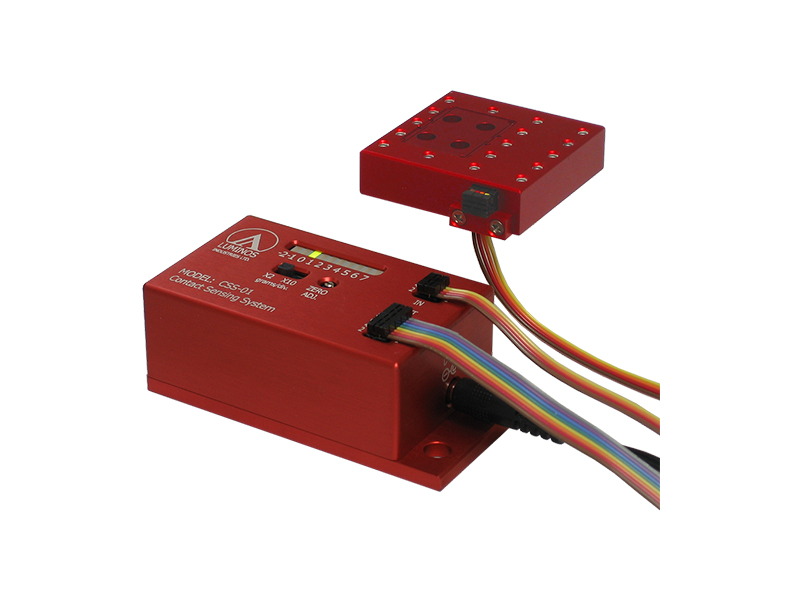

加拿大Luminos公司 L-CSS-M-I 英制光纤接触传感器,显示单元,1/4-20或M6可选安装孔。

特点:
•   无需图像进行接触准直调节
•   抗弯刚性底座,带有内置传感器
•   易于对接的模拟和数字输出
•   测量精度可选 (每格显示2克或10克)
•   紧凑便携


概述
Luminos接触传感器通过测量接触应力水平迅速完成光纤对接准直并确定零间隙位置。
此传感器采用了内置于多用途基座内的测力传感器,可以配合所有Luminos调节架系列产品和其他产品系列共同使用。基座包含了刚性挡块以确保安全行程限位。
基座内的应变仪安装在粘性减震挠曲机构上将稳定的模拟信号传输至外置放大器上并直观显示. 显示模块包含放大器,10格LED显示器,9针输入优先级编码器可以从10格驱动器输出数字信号。
传感器的标称应力为8.9克/µm,最小测量步进为2克应力,即0.225µm的移动。因此该传感器可以感知由触碰引发的过行程,分辨率可达0.2 µm,此分辨率对光纤基准建立或者测量微小间隙用途而言十分精确。
双应力范围/敏感度开关在20克范围(每格2克)及100克范围(每格10克)之间切换。
前面板电位器可给LED显示及数字输出归零。在任意方向上的读数输出都是线性的并与接触应力对应。
还可以习惯性地将起始位置设定再第二格或者第三格以保留一定的余量。八针输出端子输出经放大的模拟信号,同时BCD格式的TTL输出信号可作为其他监控设备的信号源。通过将这些输出信号直接输出至电脑的并行端口,或其他接口,ADC卡,这些功能同时可以集成至全自动系统。


订货须知:

谱兆编码

产品型号

公制/英制

功能

备注

产品图片

90018700

L-CSS-M-I

英制

英制光纤接触传感器,显示单元,1/4-20或M6可选安装孔

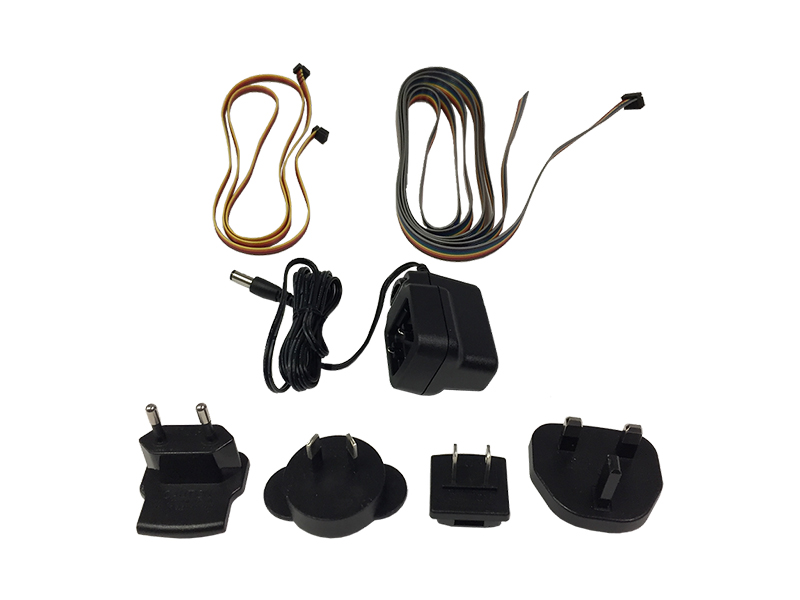

包括:AC/DC墙式安装电源适配器(9V, 100-240VAC/50-60Hz) 一只,带四只通用插口 (US, UK, EU, AU), 四芯IDC导线一根,长度:1米,八芯IDC导线一根,长度:2米

订货须知图片


名称

功能



适配器


适配板, 适配块,适配柱用于把不同尺寸的器件及Luminos调节架整合为一套完整的系统

未标题-1


基板


基板为Lumnios调节架及其配件组装提供了一种方便的方法

未标题-2


光纤接触传感器


Luminos的接触传感器通过测量接触应力的水平,直观的给出光纤准直调节时光纤的接触情况,能够更快的给出零间隙的位置

未标题-3


光纤夹持夹具

水平光纤夹持夹具和垂直光纤夹持夹具专为安装在Luminos的I3000, I3005, I5000, I5005, I6000, I6005 and RYP3000调节架上

水平光纤夹持夹具的V型槽光纤夹具的加长设计可以让光纤到达重合旋转中心点

垂直光纤夹持夹具的垂直光纤夹持夹具所夹持的光纤的尖端置于旋转中心的点



未标题-4


光纤阵列夹持夹具



通用光纤阵列夹持夹具可以夹持2-48芯的阵列, 窄头光纤阵列夹持夹具则适于PIC芯片四个方向同时调节的场景, 单只可以夹持1-16芯的阵列

未标题-5


LINOS轨道



LINOS轨道让Luminos调节架可以快速大行程调节,在接近调节点时再采用调节架进行精密调节

未标题-6


真空夹持夹具


真空夹持夹具可以快速可靠的真空夹持脆弱的平面芯片, 诸如小型芯片,复杂的波导,光学晶体等等

未标题-7


调节架侧向阻尼板


为了最快速的准直调节,客户会使用步进电机进行高速调节, 此时增加Luminos的无摩擦侧向阻尼板增加强度。
